Заземление электроустановок — это самый надёжный и действенный метод защиты, который вкупе с другими мероприятиями делает бытовое электричество абсолютно безопасным. По сути, заземление представляет собой умышленное соединение корпусов электроустановок (элементов, которые не под напряжением) с грунтом. Для многих домовладельцев организация заземления кажется делом либо слишком дорогим и технологичным, либо слишком простым, что тоже не совсем так.
Устройство контура заземления

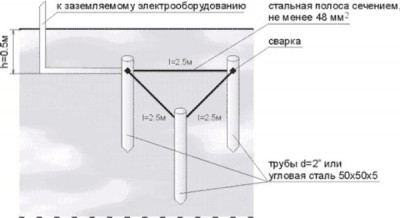

Контур заземления выполняется с помощью металлических стержней – электродов, заглубленных в грунт и соединенных между собой вверху полосой или прутом. Данная конструкция соединяется с вводно-распределительным устройством металлической полосой. Расстояние от дома должно составлять не менее 1 м, но не более 10 м.
Расчёт заземляющего устройства
Основной параметр, который необходимо рассчитать — это проводимость заземлителя. Т.е. нужно подобрать электрод такой конфигурации, чтобы сопротивление заземляющего устройства не превышало нормативное. Чем крупнее заземлитель, тем меньше сопротивление, тем больше тока принимает грунт. Положения ПУЭ указывают следующие цифры, которые являются допустимым максимумом:
- 2 Ом — для линейного напряжения однофазного тока 380 вольт;
- 4 Ом — для 220 вольт;
- 8 Ом — для 127 вольт.
При трёхфазном токе максимальными сопротивлениями будут те же 2, 4 и 8 Ом, но только для напряжений 660, 380 и 127 вольт соответственно.
Все формулы расчёта предлагают учитывать площадь поверхности электрода и глубину его погружения. Например, для расчёта единичного заземлителя круглого сечения имеем такую формулу:
где: d — диаметр металлического стержня, L — длина электрода, T — расстояние от поверхности до средины заземлителя, π — константа (3,14), ρ — удельное сопротивление грунтов (Ом*м).
Обратите внимание, удельное сопротивление грунта — это основной параметр расчёта. Чем меньше это сопротивление, тем более проводимым будет наше заземление и более эффективной защита. Основные базовые цифры для определённого типа грунта можно найти в общедоступных таблицах и графиках, но многое зависит от его фактического состояния — плотности, водного баланса, температуры, сезонной глубины промерзания, наличия и концентрации в нём «электроактивных» химических веществ — щелочей, кислот, солей. Более того, на разных глубинах ситуация может существенно меняться, другими становятся физические свойства материкового основания, появляются водоносные слои, которые уменьшают сопротивление, увеличивается температура… Как правило, с увеличением глубины грунт становится более приемистым по току.
При температурах ниже нуля сопротивление грунтов резко повышается из-за замерзания воды. Поэтому длина заземлителей должна быть на порядок больше, чем сезонная глубина промерзания!

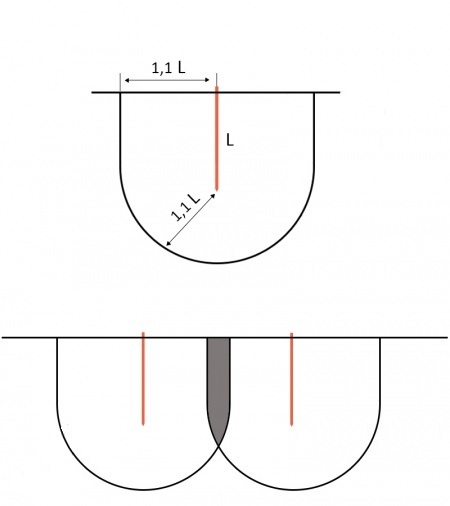

При расчете также необходимо учиывать коэффициент использования — он отображает явление, при котором рядом расположенные электроды в контуре оказывают влияние друг на друга, так как зоны рассеивания токов в грунте при излишнем приближении начинают пересекаться. Чем ближе расположены отдельные заземлители друг к другу — тем больше общее сопротивление заземляющего устройства. Вокруг каждого электрода в грунте образуется рабочая сфера с радиусом равным его длине, значит, идеальное расстояние между заземлителями будет их длина в земле (L), умноженная на 2.
Для того, чтобы рассчитать, на сколько глубоко необходимо поместить в грунт заземлители, следует воспользоваться следующей формулой:
Где: R — проектное сопротивление заземляющего устройства, R1 — сопротивление одного электрода, Ки — коэффициент использования.
Монтаж контура заземления
1. Необходимо выбрать правильное место, грунт в котором будет соответствовать нашим данным, которые мы использовали в расчете.
2. Потом необходимо выкопать траншею глубиной от 0,7 м до 1 м (ниже промерзания грунта), шириной 0,5 – 0,7 м. Линии должны образовывать треугольник со стороной, длина которой была определена в ходе расчетов. От одного из углов треугольника копаем траншею в сторону силового щитка. В вершинах треугольника вбиваем заземлители – электроды. Пусть в качестве примера это будет стальной уголок 50*50 мм. Если плотность грунта не позволяет просто забить стержни, придется бурить скважины. Заглубляем стержни так, чтобы они выступали над уровнем грунта. Если нам все же пришлось бурить скважины, устанавливаем в них уголки и засыпаем грунтом, перемешанным с солью.
3. Используя стальную полосу 40*5 мм привариваем ее к электродам, образуя контур в виде треугольника. Затем от одного из них ведем полосу до вводно-распределительного устройства.
4. Привариваем к полосе стальные болты d=8 мм. затем к болтам соединяем все силовые щиты с помощью проводника ПВ3 1х16 мм2.
5. Проверяем сопротивление контура заземления Омметром. Показатель сопротивления должен быть меньше требуемого. Если нет, тогда необходимо вбивать дополнительные электроды. Если сопротивление оказалось достаточным, засыпаем траншею однородным грунтом без строительного мусора и щебня.
